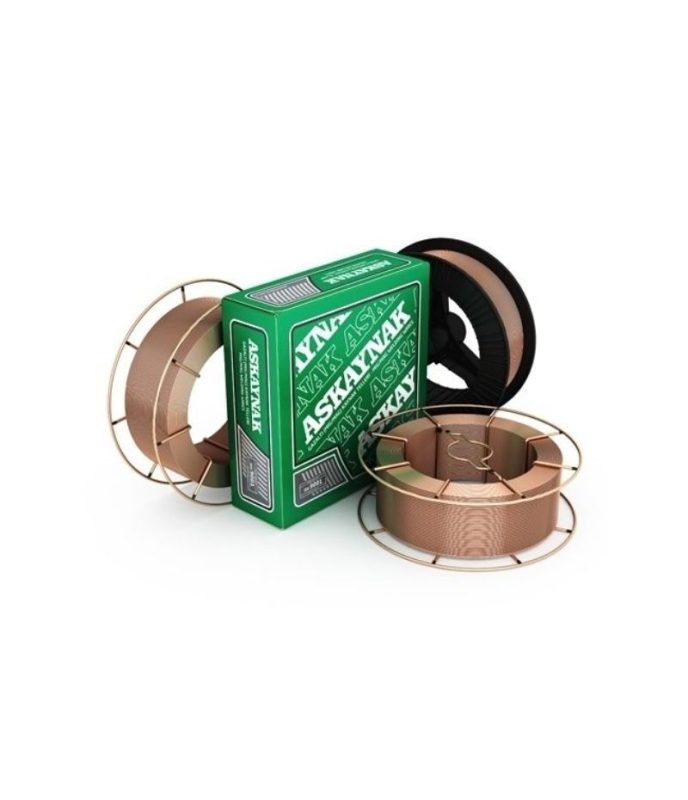

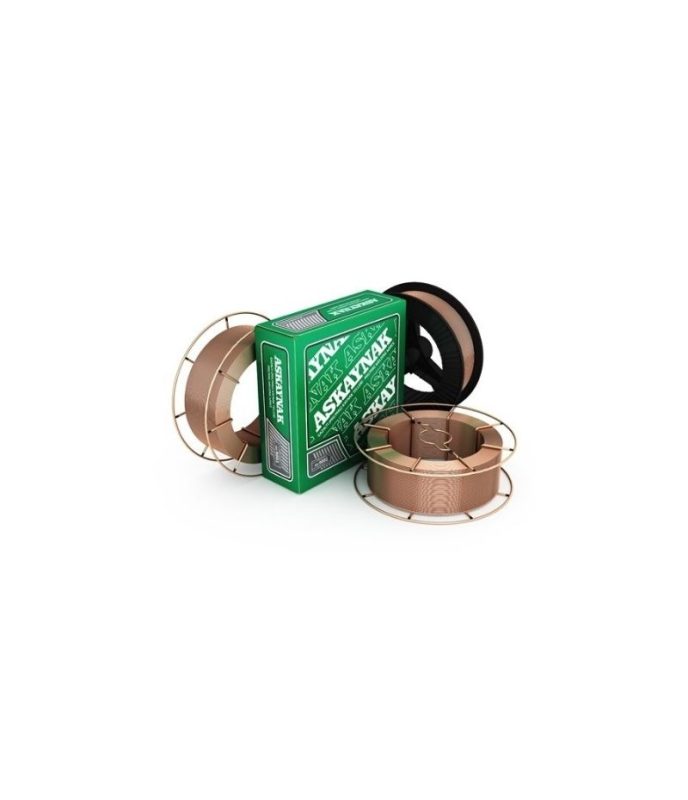

Özellikle alaşımsız çelikler üzerindeki yarı otomatik ve tam otomatik kaynak uygulamalarında kullanılan yüzeyi bakır kaplı gazaltı kaynak telidir.
AS SG2 gazaltı kaynak teline oranla daha yüksek miktarda silisyum (Si) ve manganez (Mn) içerir.
–50 ile 450°C arasındaki sıcaklıklarda çalışan parçaların kaynağında kullanılabilir.
Klasifikasyonu ve Kaynak Telinin / Metalinin (*) Kimyasal Analizi (Tipik)
TS EN ISO 14341-A
:
G42 3CM G4Si1
AWS A5.18
:
ER70S-6
EN ISO 14341-A
:
G42 3CM G4Si1
C
Si
Mn
0,08
1,00
1,70
0,06 (*)
0,60 (*)
1,20 (*)
(*) Kaynak metalinin tipik kimyasal analizi (Koruyucu gaz olarak CO2 gazı kullanılmıştır).
Kaynak Metalinin Mekanik Özellikleri (Tipik)
Akma Dayanımı
:
470
(N/mm²)
Çekme Dayanımı
:
570
(N/mm²)
Uzama (L=5d)
:
25
(%)
Darbe Dayanımı
:
60
(Joule)
(–30°C’de)
Koruyucu Gazlar (EN 439)
C1 : %100 CO2
M21 : Ar + %15-25 CO2
Kullanım Alanları
Alaşımsız yapı çeliklerinin, ince taneli karbon-manganez çeliklerinin ve gemi levhalarının gazaltı kaynak yöntemi ile kaynatılmasında kullanılır. İçerdiği yüksek silisyum ve manganez sayesinde, SG2 türü tellere oranla, kaynak metalinin akma ve çekme dayanımında 20-50 N/mm²’lik bir artış elde edilir. Yüksek silisyum aynı zamanda kaynak dikişinin yüzeyindeki süreksizlikleri azaltarak daha düzgün ve sağlıklı kaynak dikişlerinin elde edilmesine de olanak sağlar.
Genel Yapı Çelikleri :
DIN: St 44, St 44-2, St 44-3, St 52, St 52-3
EN: S275, S355
DIN: St 37-4, St 44-4, St 52-4
EN: P235TR2 – P355T2
DIN: St 50-2, St 60-2, St 70-2
EN: E295, E335, E360
DIN: C 10 – C 35 ; Ck 10 – Ck 35
EN: C10 – C35
İnce Taneli Çelikler :
DIN: StE 255 – StE 420
EN: S255N – S420N
DIN: WStE 255 – WStE 355
EN: P255NH – P355NH
Yüksek Isı Çelikleri :
DIN: St 35-8, St 45-8
EN: P235G1TH – P255G1TH
Kazan ve Basınçlı Kap Çelikleri :
DIN: HI, HII
EN: P235GH, P265GH
DIN: 17 Mn 4, 19 Mn 6
EN: P295GH, P355GH
Gemi Sacları :
DIN: A, B, C, D, E
DIN: AH32 – EH36
Dökme Çelikler :
DIN: GS-38, GS-45, GS-52
EN: GE200, GE240, GE260
Boru Çelikleri :
DIN: StE 210-7 – StE 415-7
EN: L210 – L415NB
DIN: X42, X46, X52, X60 (API 5LX)
Kaynak Parametreleri ve Ambalaj Bilgileri
Akım Tipi ve Kutuplama : DC (+)
Ark Tipi
(K/S)
Çap
(mm)
Kaynak Akımı
(Amper)
Voltaj
(V)
Makara / Varil Ağırlığı
(kg)
Kısa Ark
1.0
80 – 175
18 – 28
15 / 250
Kısa Ark
1.2
120 – 200
18 – 30
15 / 250
Kısa Ark
1.6
225 – 480
28 – 40
15 / 250
Kaynak Pozisyonları
